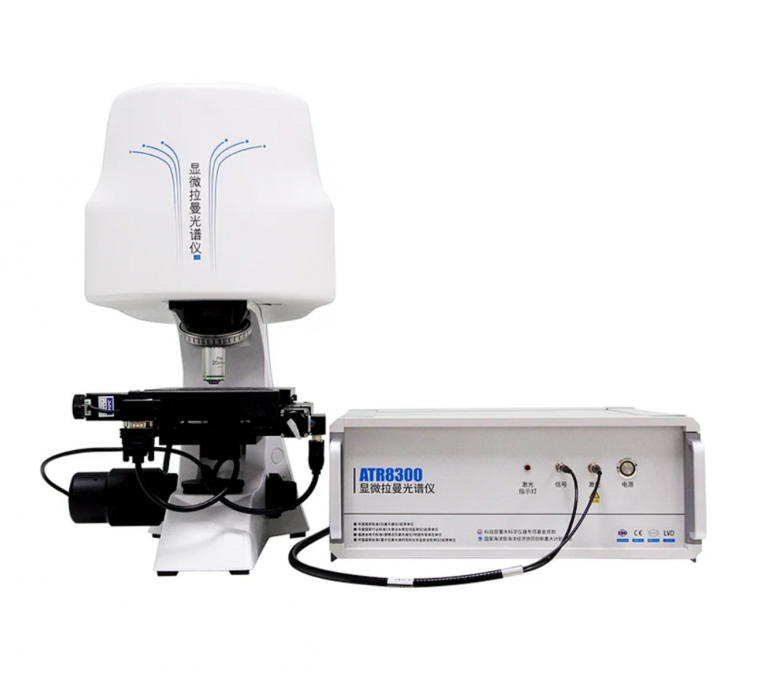

Микролазерный рамановский сканирующий спектрометр с полной автофокусировкой ATR-8300

    Серия ATR8300 сочетает в себе преимущества микроскопа и рамановского спектра.

    Миниатюрная платформа для обнаружения комбинационного рассеяния позволяет «измерить то, что видимо». Становится возможным просматривать микрозоны образцов на экране компьютера всего одним щелчком мыши. Когда образец визуализируется в точном положении, наблюдатель сканирует спектр комбинационного рассеяния света при различных условиях поверхности, и синхронное отображение может быть интуитивно отображено на экране одним щелчком мыши.

    Высокопрофильная версия ATR8300 может мгновенно выполнять полную

автофокусировку, полностью автоматическое сканирование, пакетные эксперименты, сканирование однородности, управляется одним щелчком мыши, а также позволяет получать высоконадежные данные комбинационного рассеяния изображения при сканировании.

Технические характеристики

ATR8300 (возьмем в качестве примера длину волны возбуждения 785 нм)
Спектральное разрешение 3 см-1 (разные модели и разные спектральные диапазоны незначительно отличаются)

Спектральный диапазон
250-2700, 200-3500, 200-4300 см-1 (можно настроить другие диапазоны длины волны, вплоть до 50 см-1)
Спектральная стабильность
 σ/µ <0,5% (COT 8 часов)
Стабильность температуры
 Спектральный сдвиг ≤1 см-1 (10-40℃)
Отношение сигнал/шум
>6000:1
Детектор
Полупроводниковое охлаждение 2048*64 ячейки с обратной подсветкой, улучшенная ПЗС-матрица с инфракрасной подсветкой
Диапазон длин волн обнаружения
 200-1100 nm

Размер ячейки
 14 μm x 14 μm
Динамический диапазон детектора
13000:01:00
Центральная длина волны лазера
 785 nm (+/-0,5 nm)
Система камер микроскопа
Промышленная камера с разрешением 3Мп/5 Мп
Способ фокусировки
Сопряженная фокусировка
Мощность лазера
>550 МВт (регулируется программным обеспечением)
Диаметр лазерного пятна
>1μm
Стабильность лазера
σ/µ<±0,2%
Ширина лазерной линии
0,08nm

Передача информации
USB2.0


Двумерная платформа для электронного управления по осям X и Y
Диапазон перемещения
50 X 50 мм
Разрешение перемещения
0,1 μm
Точность позиционирования
1 μm
Скорость сканирования
20 мм/с

Ось Z (автофокус)
Точность фокусировки
≤±0,2μm
Максимальный ход
 20 мм
Скорость фокусировки
не превышает 10 с

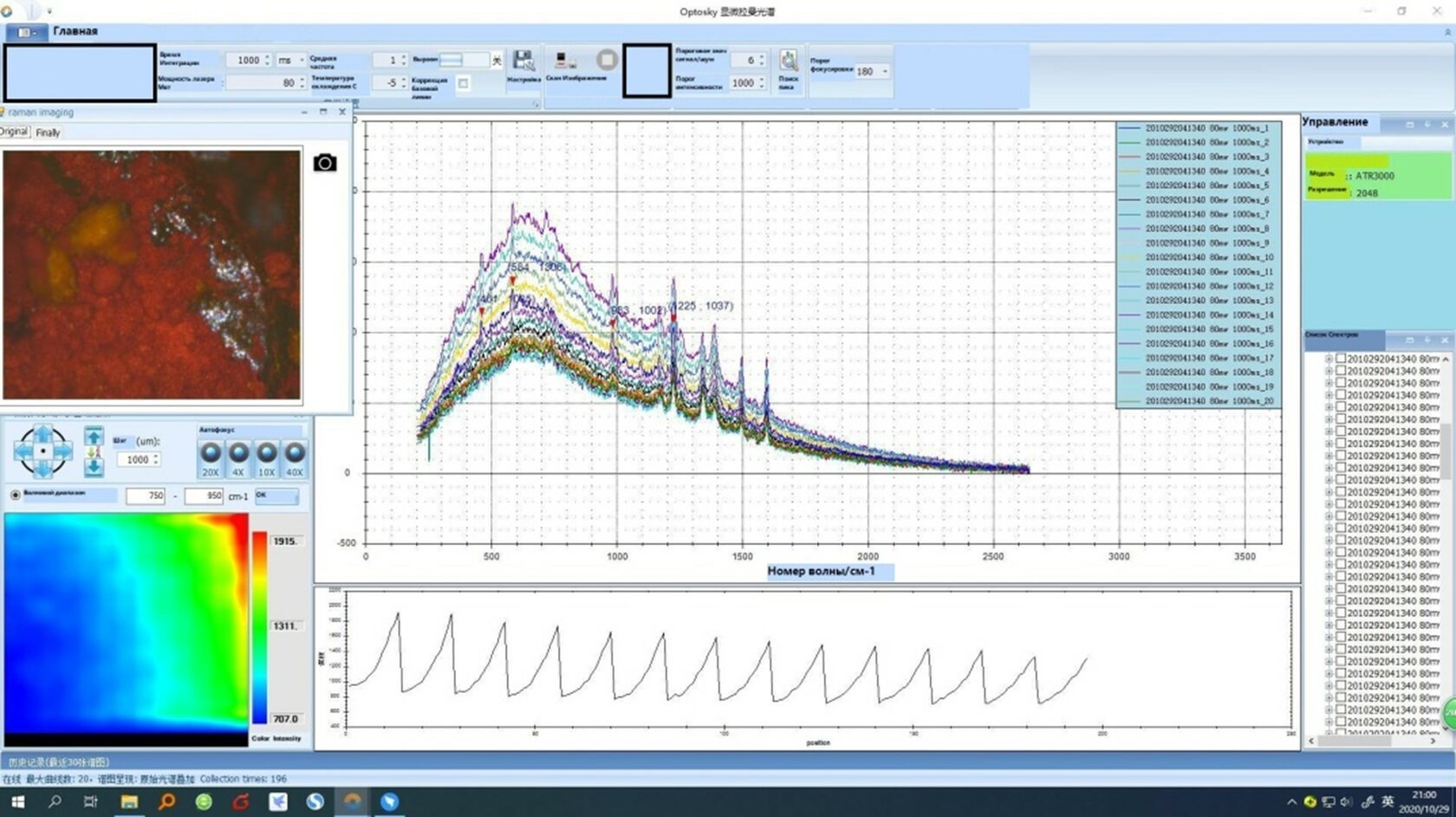

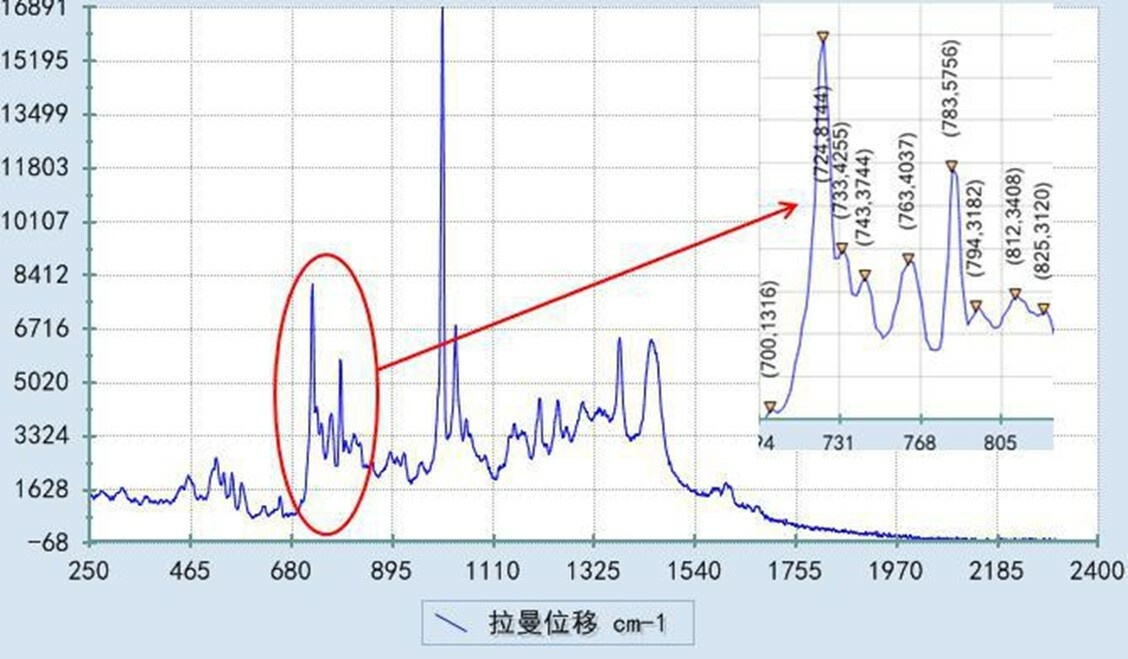

Примеры анализа и внешний вид ПО для обработки результатов
