Трансиллюминатор синего света SuperRay Mini с системой гель-документации

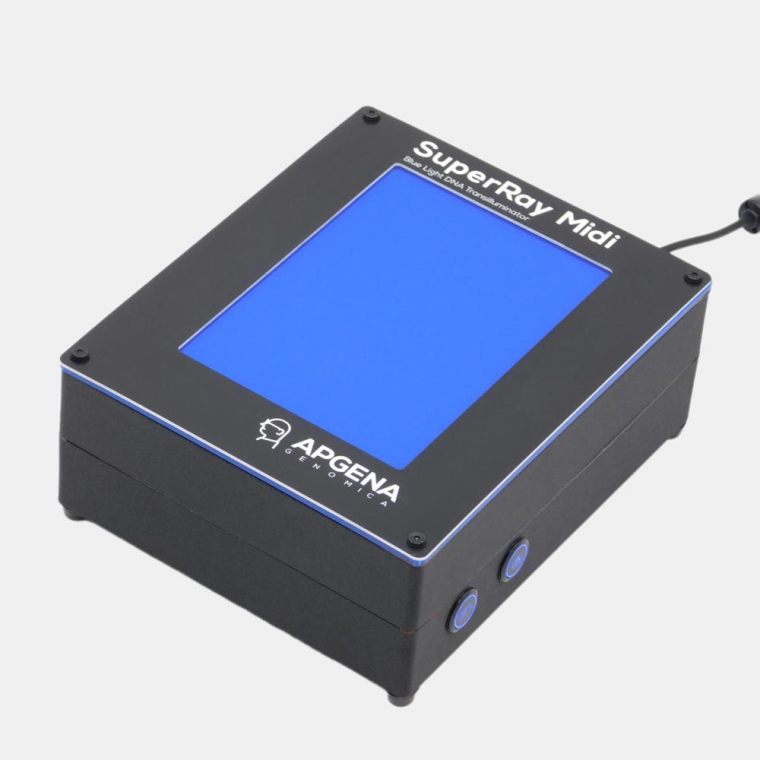

Трансиллюминатор синего света SuperRay Midi с системой гель-документации

    Гель-документирующая система SuperRay Mini предназначена для визуализации ДНК и РНК в агарозных или полиакриламидных гелях с использованием синего света с длиной волны 465±20 нм. Максимальный размер геля для анализа составляет 9×10 см. Для равномерного освещения геля используется панель из 72 сверх ярких светодиодов.

    Прибор оснащён современной оптической системой, обеспечивающей высокую чувствительность, которая при работе с современными красителями значительно превосходит ультрафиолетовые аналоги. Кроме того, благодаря повышенной яркости и низкому фоновому сигналу приборы совместимы с красителем этидий бромид.

    Ключевое преимущество технологии — использование сверх яркого синего света вместо ультрафиолетового для возбуждения флуоресцентных красителей. Это особенно важно для препаративных целей: в отличие от УФ-излучения, синий свет не повреждает ДНК, что повышает эффективность последующих процедур (клонирования, секвенирования и др.). Кроме того, флуоресцентные полосы не выгорают со временем, как при УФ-визуализации, что позволяет детально изучать гель и аккуратно вырезать фрагменты без ограничений по времени.

В комплектацию входят:

  • Система для документирования гелей;
  • Специализированная доска для резки гелей.

    Благодаря этим особенностям SuperRay Midi оптимален как для аналитических, так и для препаративных задач при работе с гелями стандартных размеров. Для работы с гелями меньшего или большего формата обратите внимание на другие модели линейки:

  • SuperRay Mini (макс. размер геля: 9×10 см) — компактное решение для мини-гелей;
  • SuperRay Maxi (макс. размер геля: 15×15 см) — модель с увеличенной рабочей поверхностью для крупных гелей.

Совместимые красители

    SuperRay Mini совместим с широким спектром флуоресцентных красителей для окрашивания нуклеиновых кислот или белков в агарозных или полиакриламидных гелях.

    Примеры красителей:

  • GelGreen™, SafeGreen™, SafeRed™, GreenView™, GreenView™ Plus, EvaGreen®.
  • SYBR® Safe, SYBR® Gold, SYBR® Green, GR Safe, Gel Star™, SYPRO® Ruby и другие красители, разработанные для работы с синим светом.

Работа с бромистым этидием (EtBr)

    Несмотря на то, что для возбуждения EtBr используется дополнительный спектр поглощения, высокая яркость, однородность излучения и низкий фоновый сигнал SuperRay Midi позволяют эффективно визуализировать гели, окрашенные EtBr.
    Использование же современных красителей с основным спектром поглощения в синей области (например, SafeGreen) обеспечивает чувствительность, значительно превышающую чувствительность УФ-трансиллюминаторов.

Технические характеристики

Размер экрана для просмотра гелей
10x14 см
Количество синих светодиодов

99 шт.
Потребляемая мощность
38 Вт

Габариты прибора (Ш×Г×В)
16×19.5×8 см
Вес прибора (без комплектующих)

1.1 кг


Сетевой адаптер:

Вход: 220 В (переменный ток)

Выход: 12 В, 3 А (постоянный ток)

Комплект поставки

Основное устройство
Трансиллюминатор SuperRay Midi


Комплектующие

  • Система гель-документации «Колпак» (для работы с мобильным телефоном).
  • Доска для резки геля из стекла, устойчивого к царапинам
  • Оранжевый светофильтр
  • Защитные оранжевые очки
  • Сетевой адаптер (12 В)
  • Руководство по эксплуатации.
  • Паспорт прибора

Преимущества

1. Высокая чувствительность благодаря совершенной оптической системе

    Оптическая система SuperRay Midi создана на основе 99 сверх ярких синих светодиодов, равномерно распределенных по всей площади экрана, включая края. Это обеспечивает беспрецедентную однородность подсветки геля — в отличие от ультрафиолетовых трансиллюминаторов с 2–6 УФ-лампами, где участки геля между лампами часто затемнены. Каждая полоса ДНК освещается одинаково, что критически важно для точного измерения концентрации нуклеиновых кислот.
    Сверхъяркий синий свет (465±20 нм) эффективно возбуждает современные высокочувствительные красители. При этом низкий фоновый сигнал экрана гарантирует высокое соотношение «сигнал/шум», что повышает чувствительность прибора. С SuperRay Midi вы визуализируете даже слабые полосы, которые могут быть незаметны под УФ-светом.
    Совет: Для еще большей чувствительности используйте современные красители, такие как SafeGreen, разработанные специально для синего света.

2. Безопасность для оператора: никакого УФ-излучения

    Практически каждый молекулярный биолог сталкивался с рисками УФ-трансиллюминаторов:

  • Ожоги глаз: УФ-свет вызывает боль, покраснение, светобоязнь и временное ухудшение зрения.
  • Повреждения кожи: Незащищенные руки под УФ-излучением рискуют получить ожоги, схожие с солнечными.

    SuperRay Midi исключает эти риски!

    Синий свет (465 нм) не вызывает ожогов глаз и кожи — он входит в спектр обычного комнатного освещения.

3. Нет выгорания полос: работайте без спешки

    УФ-свет быстро «выжигает» флуоресцентные красители в геле: уже через несколько минут полосы тускнеют, что вынуждает повторно окрашивать гель. SuperRay Midi решает эту проблему:

    Синий свет мягко взаимодействует с красителем, замедляя выцветание. Вы можете:

  • Рассматривать гель без потери контраста.
  • Аккуратно вырезать полосы, не опасаясь, что они исчезнут.

4. Сохранность ДНК: никаких повреждений

    УФ-излучение повреждает ДНК даже при кратковременном воздействии:

  • Прямые повреждения: димеры тимина/цитозина, искажающие структуру ДНК.
  • Опосредованные повреждения через генерацию активных форм кислорода: одноцепочечные разрывы, окисление оснований и модификации сахаро-фосфатного остова.

    Это снижает эффективность клонирования, секвенирования, NGS.

    SuperRay Midi использует безопасный синий свет, который не вызывает повреждений ДНК. Выделенные фрагменты сохраняют целостность, что критично для эффективного проведения последующих процедур.

5. Гельдокументирующая система в комплекте

    Больше не нужны громоздкие камеры! Система включает:

  • Колпак со светофильтром: создает эффект «темной комнаты».
  • Колпак оснащен площадкой для установки смартфона: делайте профессиональные снимки геля через камеру телефона.

    Почему это удобно?

  • Современные смартфоны превосходят многие специализированные камеры по качеству съемки.
  • Мгновенная публикация результатов в мессенджеры коллегам, в облако или соцсети.
  • Экономия на дорогостоящем оборудовании для документирования.

6. Современный дизайн и удобство

  • Готов к работе за 1 секунду: не требует прогрева, как УФ-лампы.
  • Автоотключение через 3-5 минут: экономит энергию и продлевает срок службы.
  • Эргономичный дизайн, компактный и привлекательный внешний вид.
